摘要
-
带双接管(阻火)呼吸阀适用于储存闪点低于28。C的甲类油品和闪点低于100。C乙油品,如汽苯、煤油、轻柴油、厚油等油品及性质相同的化工产品储罐。主要使用于特殊场合,如储罐需补
产品介绍

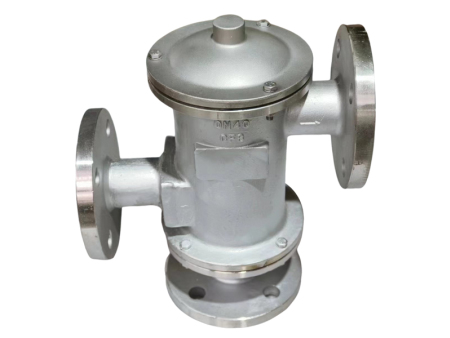

带双接管呼吸阀(HXF-S)
呼吸阀的概述
呼吸阀是维护储罐气压平衡,减少介质挥发的产品,一般是指既保证贮罐空间在压力范围内与大气隔绝、又能在超过或低于此压力范围时与大气相通(呼吸)的一种阀门。其作用是防止贮罐因超压或真空导致破坏,同时可减少贮液的蒸发损失。主要由阀座、阀罩、保护罩及由真空和压力控制的两组启闭装置组成。启闭装置包括阀瓣、导杆、弹簧、弹簧座及密封环等。
呼吸阀的工作原理
呼吸阀是当罐内压力达到额定呼出正压时,压力阀瓣开启,罐内蒸气排出;当罐内真空度达到额定吸入负压时,真空阀瓣开启,空气进入。
1、当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;
2、当往罐内补充介质,使罐内上部气体空间的压力升高,达到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;
3、罐外的大气将顶开呼吸阀的负压阀盘,吸入空气。
呼吸阀的结构特点
1、呼吸阀材质采用:铸铁、铸钢、铝合金、不锈钢材质耐腐蚀性好。
2、阀盘、阀封环采用不锈钢四氟乙烯材料。
3、耐低温,防冻性能好。
4、该阀是安装在固定顶罐上的通风装置,减少油品蒸发损耗,控制储罐压力作用。
5、该阀具有通风量大,泄漏量小,耐腐蚀,防冻性能好。它能对石油储罐内外压着进行自动调节等特点。
